Sistemi Automatizacije Zgrada odnosno BMS sistemi su „Inteligentne“ mreže zasnovane na mikroprocesorima instaliranim za automatsko upravljanje kojima se daljinski upravlja rad tehničkih sistema zgrade kao što su klimatizacija, ventilacija, osvetljenje i hidraulika.
Preciznije, BMS sistemi povezuju funkcionalnost pojedinih delova građevinske opreme tako da deluju kao jedan kompletan integrisani sistem. Instaliran je u svakoj većoj zgradi ili objektu uz mogućnost direktne integracije u sve ostale građevinske usluge kao što su bezbednost, kontrola pristupa, požar, liftovi i drugi sistemi života i bezbednosti.
Kompanija HERZ iz Austrije je od ulaska u vlasničku strukturu firme Feniks BB iz Niša još od 2014. godine odlučila da se orijentiše i ka informacionim sistemima, odnosno BMS sistemima koji se koriste u zgradarstvu za daljinski nadzor i upravljanje radom tehničkih sistema jedne zgrade, a s obzirom da je HERZ jedan od najprepoznatljivijih evropskih brendova i jedan od kompletnijih proizvođača opreme za termotehničke instalacije, taj potez je bio i krajnje neophodan za takvu kompaniju.
HERZ FENIKS sa izrazitim zadovoljstvom i ponosom predstavlja projekat BMS sistema ugrađenog u objekat „Lastavice“ investitora UDI.

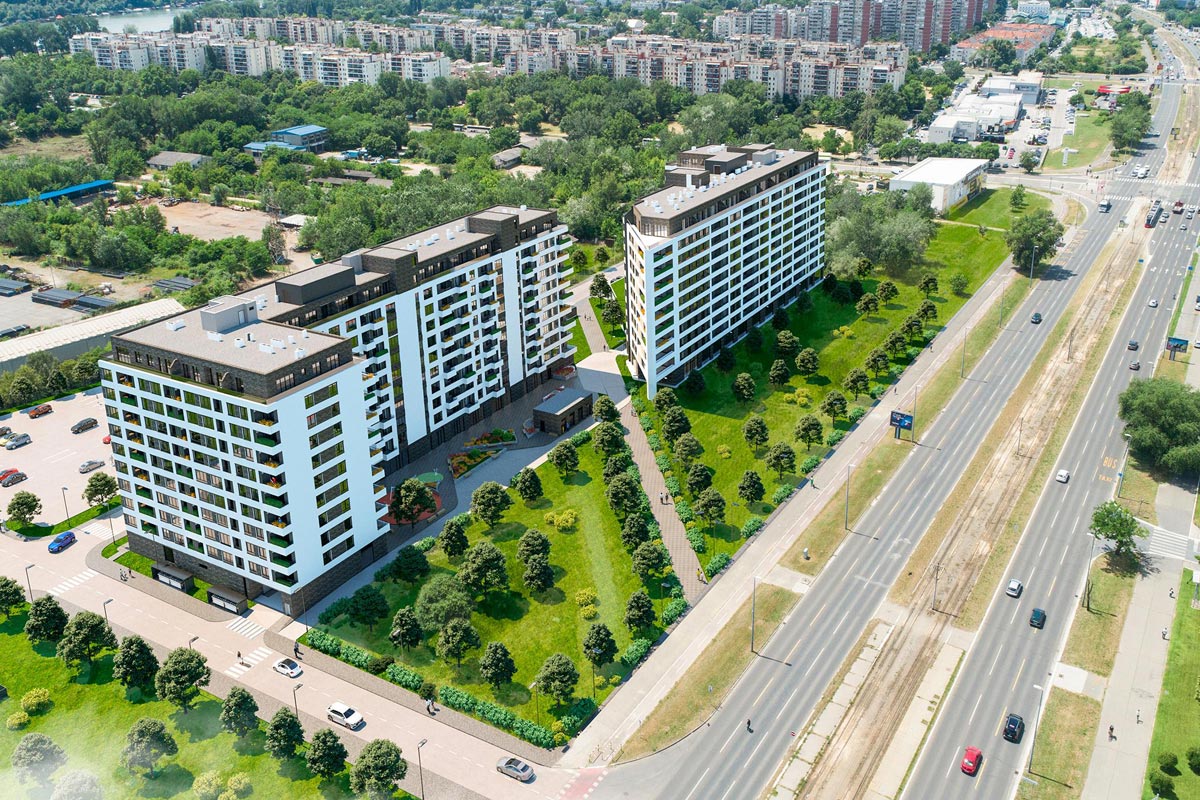

Prvi u nizu projekata kojim se UDI predstavlja srpskom tržištu je stambeno-poslovni projekat „Lastavice”. Funkcionalna i moderna arhitektura nameće se izraženom horizontalnošću na fasadi, čime se projekat na savremeni način uklapa u gradnju starog jezgra Novog Beograda.
Kompleks „Lastavice” se sastoji iz dva ugaona objekta, projektovana u formi latiničnog slova L, kao dve nezavisne celine. Između njih se nalazi dijagonalna pešačka komunikacija koja ih povezuje međusobno, kao i sa ulicom Jurija Gagarina. Objekti se sastoje od tri podzemne etaže sa garažama i ostavama, prizemlja na kome se nalaze lokali, devet spratova sa tipskim stanovima i jednog povučenog sprata sa penthausima.
Elementi sistema automatskog upravljanja
- Centralni računar tipa personalnog kompjutera sa monitorom (Server za sistem automatskog upravljanja), tastaturom, mišem, mrežnom karticom za komunikaciju sa mikroprocesorskim PLC stanicama, štampačem i UPS uređajem, smeštenom u komandnoj sobi (kontrolnom centru). Softversku bazu čini Windows okruženje sa instaliranim SCADA (BMS) softverom CENUS 5000.

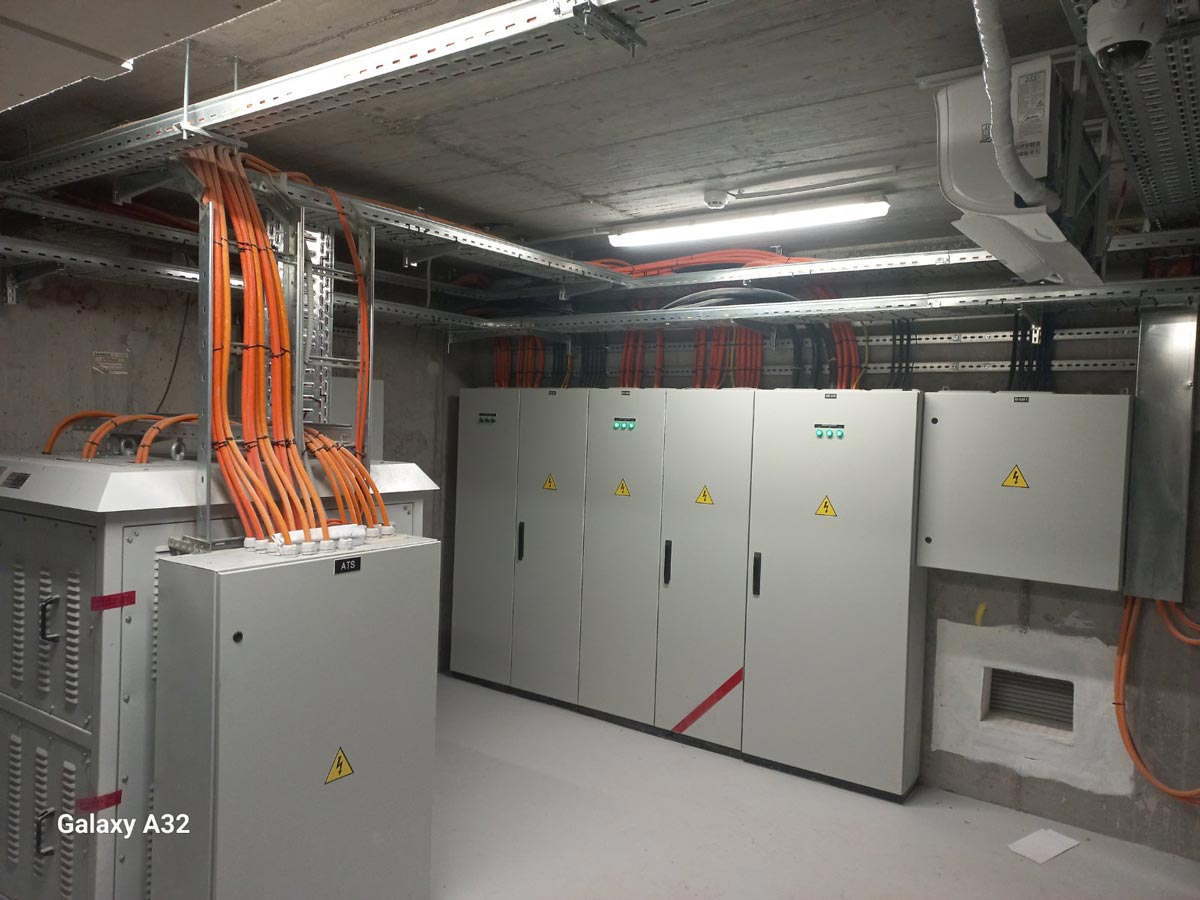

- Mikroprocesorske PLC stanice – Automatsko programsko upravljanje sistemima u realnom vremenu realizuje se mikroprocesorskim programabilnim kontrolerima i direktnom digitalnom regulacijom DDC (u daljem tekstu PLC stanicama) po unapred, u njihovu memoriju, upisanom aplikativnom programu za svaki od tehnoloških sistema. Na PLC stanice povezani su svi senzori, presostati, termostati, ulazni kontakti sa relea i kontaktora i izvršni organi u sistemu automatske regulacije. PLC stanice su montirane u sklopu ormana elektromotornog pogona. Isporučeno je 20 mikroprocesorskih kontrolera XF 5000, sa 35 dodatnih modula ulazno izlaznih signala. Takođe su isporučeni različiti senzori temperature, pritiska, davači signala prema kojima se vrši automatska regulacija.
- Merni elementi za prikupljanje podataka iz postrojenja (senzori, davači, termostati, presostati i sl.);
- Izvršni regulacioni organi (pogoni regulacionih ventila i regulacionih žaluzina) za regulaciju parametara sistema na željenu postavnu vrednost;
- Kablovi za vezu elemenata u polju postrojenja sa PLC stanicama i vezu PLC stanica sistemskim mrežnim kablom sa centralnim računarom;
- Kontaktori i relei koje uključuju digitalni izlazi sa sistema automatskog upravljanja (pumpe, motori ventilatora i sl.), i njihovi kontakti koji vraćaju informaciju o stanju uključenosti.
Tehnički sistemi kojima upravlja isporučeni BMS CENUS 5000 sistem su:
- Protivpožarna zaštita i ubacivanje svežeg vazduha po spratovima;
- Upravljanje ventilacije u garaži i sistema za odimljavanje, nadoknadu vazduha u nadpritisak;
- Sistemi nadpritisne ventilacije stepeništa;
- Upravljanje cirkulacionim pumpama i ventilima za pripremu sanitarne tople vode i upravljanje elektro grejačem bojlera;
- Gasno kotlovsko postrojenje – Vizuelizacija parametara rada kotla.
Opis rada sistema protivpožarne zaštite
Kada nastane signal o požaru u nekoj od požarnih zona objekta isključuju se svi ventilatori sistema u okviru te zone i zatvaraju se sve protivpožarne klapne obuhvaćene tom zonom. PP centrali se šalju signali da je ventilacija zaustavljena i da su PP klapne zatvorene po signalu požara.U objektu su predviđene elektromotorne klapne na kanalima za vazduh, koje su otvorene kada na njima postoji napon.
U slučaju nestanka napona putem opruge se svaka od klapni zatvara. Pri ponovnom uspostavljanju napona klapne se otvaraju automatski, ako prethodno nije bilo signala o požaru, u protivnom prvo se mora izvršiti resetovanje požarnog signala uz prethodni obilazak instalacija na objektu. Svaka protivpožarna klapna je opremljena krajnjim prekidačima za signalizaciju stanja otvorena/zatvorena.
Svaki od ovih signala povezan je na odgovarajući signalni modul gde se lokalno signalizira stanje klapne na odgovarajućem el. ormanu i ujedno prenosi na centralni računar.
Protivpožarne klapne se napajaju el. energijom i upravljaju sa ormana elektromotornog pogona.
Upravljanje ventilacije u garaži i sistemom za odimljavanje, nadoknadu vazduha u nadpritisak
U redovnom režimu rada (bez požara) upravljanje ventilatora se realizuje preko PLC‐a. U redovnom režimu rada ventilatori ili rade po vremenskom dijagramu ili po signalu sa CO centrale pri čemu prioritet ima signal sa CO centrale. U slučaju požara upravljanje ventilacije realizovano je relejnom logikom i to po signalima sa PP centrale. Za svaki dimni sektor i požarnu zonu doveden je poseban signal sa PP centrale. Na PP centrali su definisana neophodna kašnjenja i sekvence uključenja ventilacije i otvaranje dimnih klapni (predviđeni su posebni signali za uključenje ventilatora i poseban signal za otvaranje njima pripadajućih klapni).

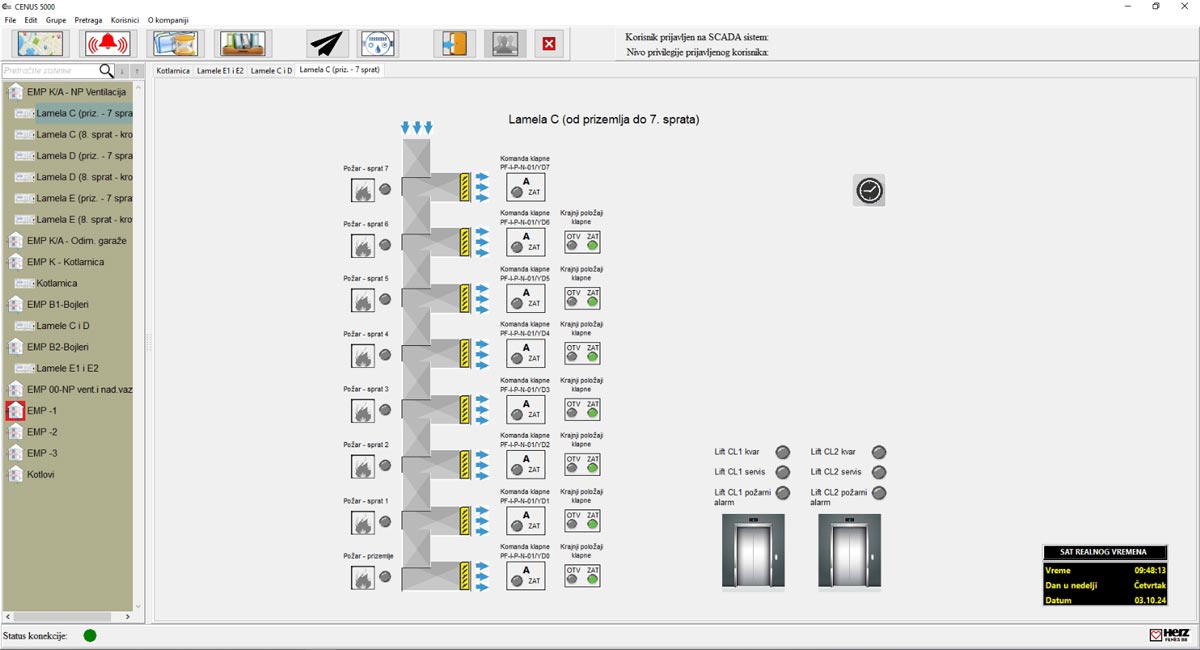

Sistemi nadpritisne ventilacije stepeništa
Sistemi NP ventilacije stepenišnih prostora opremljeni su radnim i rezervnim ventilatorom.
Radni ventilator ima prioritet rada. Rezervni ventilator se uključuje u slučaju detekcije kvara/greške na radnom (motorni zaštitni prekidač ili termistorska zaštita). U automatskom režimu nije dozvoljen istovremeni rad radnog i rezervnog ventilatora. Svaki dovod vazduha za sisteme NP ventilacije stepenišnih prostora opremljen je pripadajućom dimnom klapnom i kanalskim senzorom dima. Klapne se otvaraju u slučaju požara, ali u slučaju detekcije dima u kanalu pripadajuća dimna klapna se bezuslovno zatvara. Ukoliko su zatvorene obe dimne klapne, isključuje se i ventilator pripadajućeg sistema. U garaži na nivoima ‐1, ‐2 i ‐3 postoje dva dimna sektora: – Dimni sektor 1 i Dimni sektor 2.
Za svaki od navedenih dimnih sektora s PP centrale dovedeni su signali po kojima se relejnom logikom sprovode sledeće izvršne funkcije:
- Dimne klapne se otvaraju za sektor i sprat na kom je detektovan požar;
- Uključuju se ventilatori za odimljavanje odgovarajućeg sektora;
- Uključuju se ventilatori za nadpritisak;
- Uključuju se ventilatori za nadoknadu vazduha.
Na spratovima od prizemlja do desetog sprata nalaze se po tri žaluzine (po jedna u svakoj lameli) koje pripadaju sistemu nadpritisne ventilacije. Žaluzine se otvaraju na osnovu signala sa PP centrale.

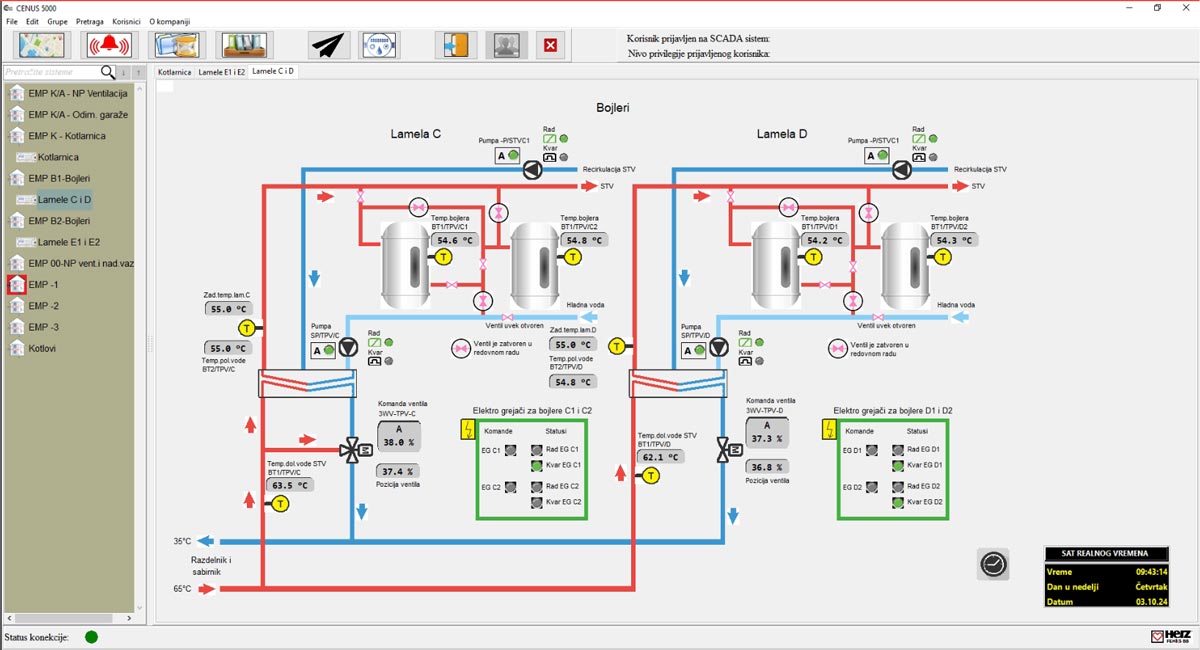

Upravljanje cirkulacionim pumpama i ventilima za pripremu sanitarne tople vode i upravljanje elektro grejačem bojlera
Za upravljanje cirkulacionim pumpama i ventilima predviđeni su ormani RO‐EMP_B1/A, RO‐EMP_B2/A i RO‐EMP_K. Ormani RO‐EMP_B1/A i RO‐EMP_B2/A nalaze se u prostorijama za bojlere, dok se orman RO‐EMP_K nalazi u kotlarnici na krovu.
Iz ormana RO‐EMP_B1/A obrađen je sistem tople vode i bojleri za Lamele C i D. Iz ormana RO‐EMP_B2/A obrađen je sistem tople vode i bojleri za Lamelu E. Iz ormana RO-EMP_K obrađeni su sistem tople vode, radijatorsko grejanje stanova i radijatorsko grejanje lokala.

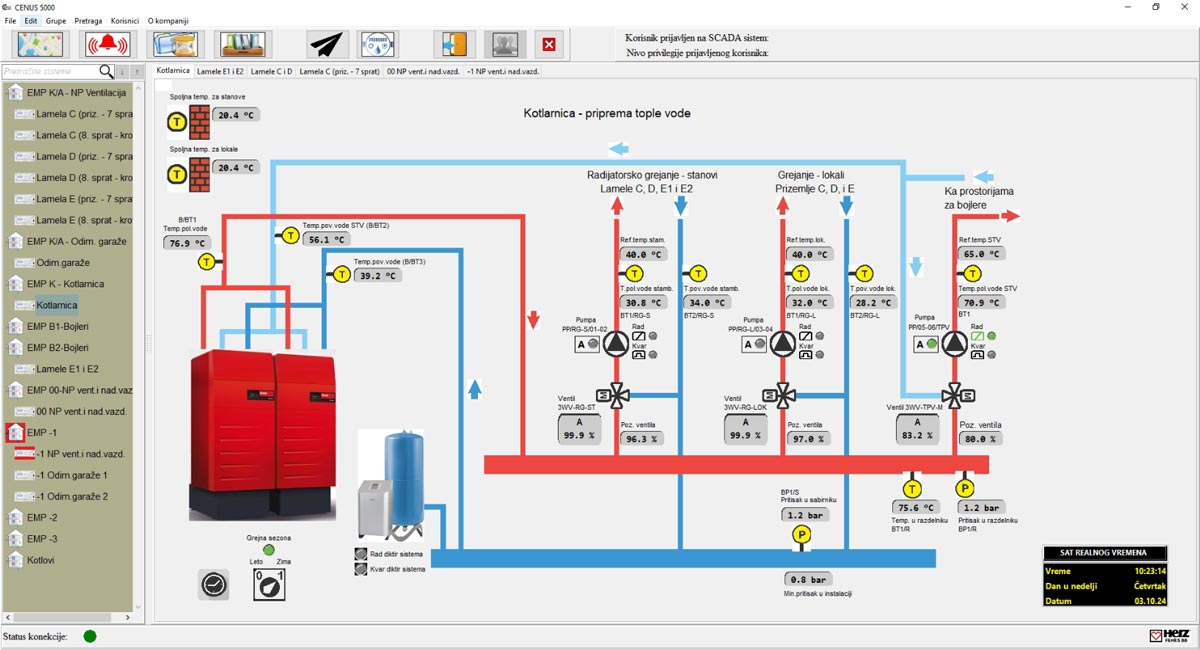

Gasno kotlovsko postrojenje – Vizuelizacija parametara rada kotla
Za prethodno navedene sisteme firma HERZ FENIKS je isporučila mikroprocesorske kontrolere za njihovo automatsko upravljanje, dok sistem gasnog kotlovskog postrojenja putem M-Bus komunikacije vizualizuje parametre rada sistema na BMS sistemu i vrši promenu parametara, dok automatskim radom kotlovskog postrojenja upravljaju mikroprocesorski kontroleri ugrađenih gasnih kotlova.
U saradnji sa firmom „ENP System d.o.o. Beograd“ iz Beograda je ceo projekat realizovan koji su bili zaduženi za deo projekta elektromotornog pogona ispred glavnog izvođača radova „Penta Ge. Co. Construction“, takođe iz Beograda. Iskusni električari i automatičari pomenute partnerske firme su ceo sistem povezali u funkcionalnu celinu.
Autor teksta: Regionalni predstavnik projektne prodaje i tehničke podrške Mast. inž. maš. Slavoljub Savković
